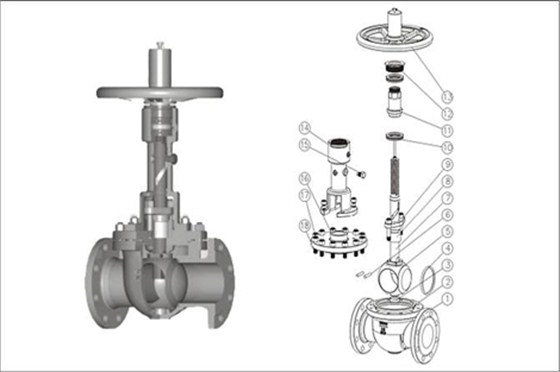

產品結構圖

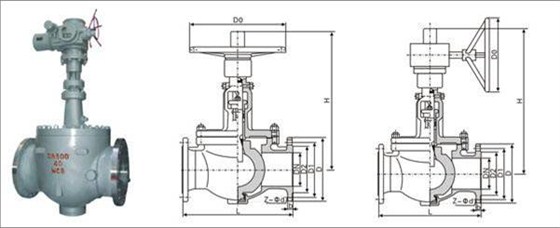

產品尺寸圖
性能規范
公稱壓力：PN1.6~25.0 MPa
公稱通徑：DN25~600mm
使用溫度：F型29℃~200℃
Y型29℃~600℃
適用介質：石油、油品、天然氣及水等介質
結構特稱
軌道球閥的球體是彈性的。球體和閥座密封圈都采用金屬材料制造，密封比壓很大，依靠介質本身的壓力已達不到密封的要求，必須施加外力。這種閥門適用于高溫高壓介質。彈性球體是在球體內壁的下端開一條彈性槽，而獲得彈性。當關閉通道時，用閥桿的楔形頭使球體漲開與閥座壓緊達到密封。在轉動球體之前先松開楔形頭，球體隨之恢復原原形，使球體與閥座之間出現很小的間隙，可以減少密封面的摩擦和操作扭矩。
